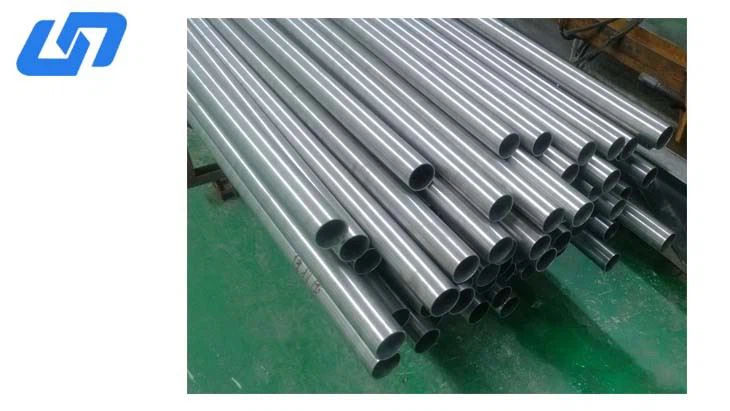

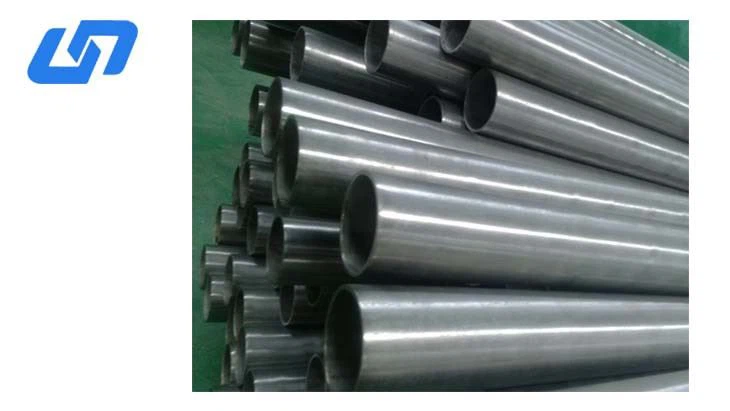

ASTM B337 titaaniputki
Tämä ASTM B337 titaaniputki kattaa kahdeksan luokkaa (gr1, gr2, gr3, gr7, gr9, gr10, gr11 ja gr12) saumatonta ja hitsattua titaaniputkea, jotka on tarkoitettu yleiseen korroosionkestävään ja korkeaan lämpötilaan.
Tuotteen esittely
1.1 ASTM B337 titaaniputki voidaan valmistaa millä tahansa saumattomalla menetelmällä (kylmävalssattu), joka tuottaa tämän spesifikaation vaatimukset täyttävän tuotteen.
1.2 Titaaniputki on valmistettava levyvalssatuista tuotteista kaarihitsausprosessilla, joka tuottaa tämän eritelmän vaatimukset täyttävän tuotteen. Täytemetallin, jos sitä käytetään, tulee olla samaa laatua kuin perusmetalli tai seuraavaksi alempi lujuus Hitsauslajit 2 ja 3. Hitsausluokissa 7, 9, 10, 11 ja 12 täytemetallin, jos sitä käytetään, on oltava sama kuin ilmoitettu laatu. Hitsattua putkea voidaan edelleen pienentää.
1.3 Se on kalustettava hehkutettuna, lukuun ottamatta luokkaa 9, joka voidaan toimittaa joko hehkutettuna tai jännityksenpoistohehkutettuna, ja luokkaa 10, joka on liuoskäsitelty.
Mekaaniset ominaisuudet
Arvosana | Vetolujuus (min) | Tuottovoima (0,2 % offset) | Pidentymä (%) | ||||
KSI | Mpa | Min KSI | Min Mpa | Max KSI | Max Mpa | ||
1 | 35 | 240 | 25 | 170 | 45 | 310 | 24 |
2 | 50 | 345 | 40 | 275 | 65 | 450 | 20 |
3 | 65 | 450 | 55 | 380 | 80 | 550 | 18 |
7 | 50 | 345 | 40 | 275 | 65 | 450 | 20 |
9 | 90 | 620 | 70 | 483 | - | - | 15 |
12 | 70 | 483 | 50 | 345 | - | - | 18 |
Arvosana | N | C | H | Fe | O | Al | V | Ti | Muut, max |
1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | Bal | 0.4 |
2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | Bal | 0.4 |
3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | / | / | Bal | 0.4 |
7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | Bal | 0.4 |
9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0-3.0 | Bal | 0.4 |
12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | Bal | 0.4 |
Toleranssivaatimukset
Nimellinen halkaisija | Sallitut vaihtelut ulkohalkaisijassa | |
Yli alle | ||
1/8 - 11/2 (3,2 - 38 mm). | 0.397 mm | 0,794 mm |
Yli 1 1/2–4 tuumaa (38–102 mm). | 0,794 mm | 0,794 mm |
Yli 4–8 tuumaa (102–203 mm, sis.) | 1,588 mm | 0,794 mm |
Yli 8–12 tuumaa (203–305 mm, sis.) | 2,382 mm | 0,794 mm |
Valmiin ASTM B337 titaaniputken on oltava kohtuullisen suora, siinä on oltava sileät päät, jäysteetön, eikä siinä saa olla vahingollisia ulkoisia ja sisäisiä epätasaisuuksia, jotka häiritsevät sen käyttötarkoitusta. Pienet viat voidaan poistaa edellyttäen, että seuraavan taulukon mittatoleranssit eivät ylity. Ellei toisin mainita, putki on varustettava hilsettä.
Sillä on korkea lämpölujuus. Käyttöympäristön lämpötila on useita satoja asteita korkeampi kuin alumiiniseoksella, ja se voi silti säilyttää vaaditun lujuuden keski- ja eri lämpötiloissa. Se voi kehittyä ja toimia pitkään 450-500 asteen lämpötilassa. Tutkimuksella on edelleen erittäin korkea ominaislujuus, kun taas alumiiniseoksen ominaislujuus voi laskea selvästi 150 asteessa. Seoksen titaaniputken käyttölämpötila-alue voi olla 500 astetta, kun taas alumiiniseosmateriaalin lämpötila on alle 200 astetta.
