Titaanilla päällystetty kuparitanko galvanointiin

Titaanilla päällystetty kuparitankogalvanoinnissa on titaanilla päällystetty kuparitanko, jolla on kolme tehtävää: ensinnäkin se tukee anodia; Toiseksi sähkön johtaminen; Kolmas on korroosionkestävyys. Näiden vaatimusten täyttämiseksi titaanin korroosionkestävyyttä ja kuparin johtavuutta käytetään yhdistämään nämä kaksi. Titaanikuparikomposiittiharkko altistetaan voimakkaalle paineelle ekstruusioprosessissa. Kahden metallin välinen rajapinta muodostaa metallurgisen yhteyden. Aaltomainen rajapinta on paras tapa yhdistää kaksi metallia. Sitten titaanikuparikomposiittitangon kosketusluotettavuus paranee. Sen ominaisvastus on alhainen, sähkönjohtavuus on hyvä ja korroosionkestävyys hyvä.

Titaanilla päällystetty kuparitanko on laajalti käytössä hydrometallurgiassa ja galvanointiteollisuudessa, ja siinä yhdistyvät korkea korroosionkestävyys ja hyvä johtavuus. Tällä hetkellä titaanilevyn ja katodia johtavan kuparin välinen yhteys on yhdistetty pääasiassa korvakkeella tai kiinnityksellä. Liity 2 menetelmään alla olevan kuvan mukaisesti:

Suunnittelun pääkohdat:

1. Yleisesti käytetyt titaanilla päällystetyt kuparitangon ja zirkoniumpinnoitetun kuparitangon mitat ovat: pyöreän osan halkaisija 25 mm ja 38 mm. Suorakaiteen muotoisen osan koko: 10 * 40 mm, 12 * 52 mm, 12 * 100 mm.

2. Titaanilla päällystetyn kuparitangon johtava virta on yleensä suurempi kuin 2,5 A/mm ²

3. Pyöreän titaanikuparikomposiittitangon taivutusosa käsitellään taivuttamalla, ja yleisesti käytetyt taivutussäteen mitat on esitetty alla olevassa kuvassa.

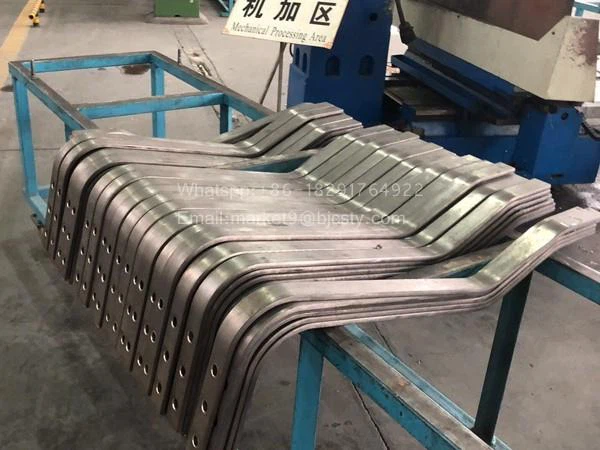

4. Suorakaiteen muotoisen titaanipäällysteisen kuparitangon taivutusosa muodostetaan hitsaamalla, joka voidaan jakaa kahteen hitsausmenetelmään: ensimmäinen on tuulihitsaus, joka on helppokäyttöinen; Toiseksi kuparin päätypinta koneistetaan ja hitsataan täyteaineilla kuparin ja kuparin välisen lujuuden lisäämiseksi.
