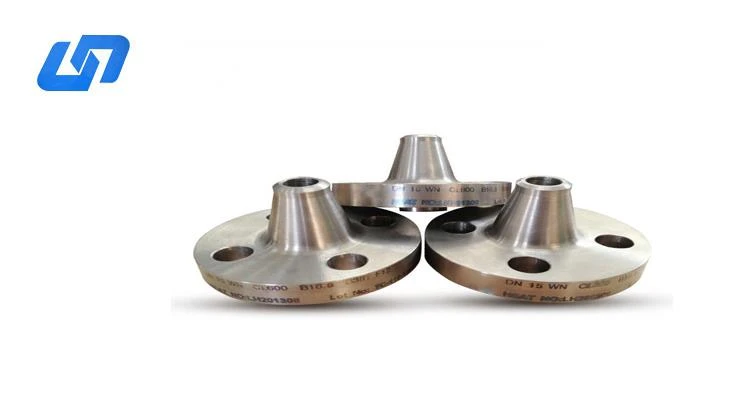

Titaanihitsatut kaulalaipat, luokka 150
Materiaaliluokka: Gr2 GR5 Gr7 Gr12
Vakio: ANSI B16.5, JIS B2220, DIN2627-2628
Koko: 1/2"~ 60" NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Paineluokka: luokka 150#
Laipan pinta: RF
Tuotteen esittely
Titaanista hitsattujen kaulalaipojen jäykkyys ja kantokyky ovat pääasiassa korkeammat. Sen tarkoituksena on siirtää putkilinjan painetta, mikä vähentää laipan korkean jännityksen pitoisuuksien päittäishitsauslaippaa, joka tunnetaan myös nimellä korkean kaulalaippa. Titaaninen hitsauskaulan laippa sopii korkeapaineisiin ja lämpötiloihin. Tärkeimmät tuotantoprosessit ovat kiinteä taonta, taonta, puristus, valu, valssaus ja niin edelleen. Päälaitteet titaanista WNRF-laipan valmistukseen ovat sorvi, porakone, CNC-työstökoneet ja niin edelleen. Ja RF viittaa sen pintaan. Sovellukset kattavat kattiloiden paineastiat, öljyn, kemianteollisuuden, laivanrakennuksen, lääketeollisuuden, metallurgian, koneiston, elintarviketeollisuuden leimaamisen ja muut teollisuudenalat.
Luokan 150 titaanilaippojen tekniset tiedot
Materiaaliluokka: Gr2 GR5 Gr7 Gr12
Vakio: ANSI B16.5, ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628,
AWWA ASTM A182 JA ASME SA182
Koko: 1/2"~ 60" NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Paineluokka: luokka 150#
Laipan pinta: RF
Mitat ovat alla
Putken normaali halk. | O.D. | Paksu | Pituus | Halk. / | Hub | Kasvatettu | Halk. / | Nro / | Halk. / | Halk. / | Filee |
tuumaa | O | C | Y | X | A | R | BD | BN | BH | .DB | r1 |
26" | 870 | 68.3 | 120.7 | 676.1 | 660.4 | 749.3 | 806.5 | 24 | 35.1 | 1 1/4 | 9.7 |
28" | 927.1 | 71.4 | 125.5 | 726.9 | 711.2 | 800.1 | 863.6 | 28 | 35.1 | 1 1/4 | 11.2 |
30" | 984.3 | 74.7 | 136.7 | 781.1 | 762 | 857.3 | 914.4 | 28 | 35.1 | 1 1/4 | 11.2 |
32" | 1060.5 | 81 | 144.5 | 831.9 | 812.8 | 914.4 | 977.9 | 28 | 41.1 | 1 1/2 | 11.2 |
34" | 1111.3 | 82.6 | 149.4 | 882.7 | 863.6 | 965.2 | 1028.7 | 32 | 41.1 | 1 1/2 | 12.7 |
36" | 1168.4 | 90.4 | 157.2 | 933.5 | 914.4 | 1022.4 | 1085.9 | 32 | 41.1 | 1 1/2 | 12.7 |
38" | 1238.3 | 87.4 | 157.2 | 990.6 | 965.2 | 1073.2 | 1149.4 | 32 | 41.1 | 1 1/2 | 12.7 |
40" | 1289.1 | 90.4 | 163.6 | 1041.4 | 1016 | 1124 | 1200.2 | 36 | 41.1 | 1 1/2 | 12.7 |
42" | 1346.2 | 96.8 | 171.5 | 1092.2 | 1066.8 | 1193.8 | 1257.3 | 36 | 41.1 | 1 1/2 | 12.7 |
44" | 1403.4 | 101.6 | 177.8 | 1143 | 1117.6 | 1244.6 | 1314.5 | 40 | 41.1 | 1 1/2 | 12.7 |
46" | 1454.2 | 103.1 | 185.7 | 1196.8 | 1168.4 | 1295.4 | 1365.3 | 40 | 41.1 | 1 1/2 | 12.7 |
48" | 1511.3 | 108 | 192 | 1247.6 | 1219.2 | 1358.9 | 1422.4 | 44 | 41.1 | 1 1/2 | 12.7 |
50" | 1568.5 | 111.3 | 203.2 | 1301.8 | 1270 | 1409.7 | 1479.6 | 44 | 47.8 | 1 3/4 | 12.7 |
52" | 1625.6 | 115.8 | 209.6 | 1352.6 | 1320.8 | 1460.5 | 1536.7 | 44 | 47.8 | 1 3/4 | 12.7 |
54" | 1682.8 | 120.7 | 215.9 | 1403.4 | 1371.6 | 1511.3 | 1593.9 | 44 | 47.8 | 1 3/4 | 12.7 |
56" | 1746.3 | 124 | 228.6 | 1457.5 | 1422.4 | 1574.8 | 1651 | 48 | 47.8 | 1 3/4 | 12.7 |
58" | 1803.4 | 128.5 | 235 | 1508.3 | 1473.2 | 1625.6 | 1708.2 | 48 | 47.8 | 1 3/4 | 12.7 |
60" | 1854.2 | 131.8 | 239.8 | 1559.1 | 1524 | 1676.4 | 1759 | 52 | 47.8 | 1 3/4 | 12.7 |
ominaisuudet
Sitä käytetään laajasti eri teollisuudenaloilla, mukaan lukien petrokemian, öljyn ja kaasun, sähköntuotanto, irtotavarakuljetukset, kemikaalit, lääkkeet, sellun ja paperin valmistus, tekstiilit ja muut. Valmistamme kansainvälisten standardien mukaisesti. Ja kaikki pakkaukset noudattavat tavallisia vientipakkauksia. Sisäpuoli on täytetty vaahtomuovikalvoilla tavaroiden suojaamiseksi, jotta kuljetuksen aikana ei tapahdu vaurioita. Kaikki titaanihitsauskaulalaipat on merkitty laadulla, eränumerolla, kokolla, asteella ja tavaramerkillämme. Erikoispyynnöstä voimme myös tehdä räätälöityjä merkintöjä titaani WNRF-laippaan. Esimerkiksi luokan 150 titaanilaippaan merkitsimme luokan 2 DN80 titaani-WNRF-laipat 20221025.
Suositut Tagit: Titanium Weld kaulalaipat; Titaani WNRF laippa; Luokka 150 titaanilaipat
