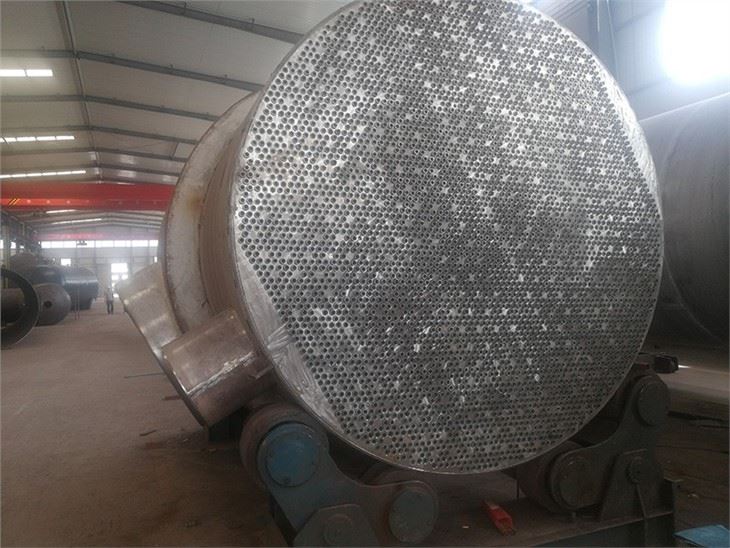

Titaaninen kuori ja putki lämmönvaihdin

Titaaniseoksesta (yleensä Gr2 ja Gr12) valmistetut titaanikuori- ja -putkilämmönvaihtimet ovat eräänlainen laitteisto, joka siirtää osan lämmöstä kuumasta nesteestä kylmään nesteeseen. Kuori- ja putkilämmönvaihtimet ovat laajimmin käytetty lämmönsiirtotyyppi kemianteollisuudessa, koska ne ovat joustavia suunnittelussa ja kyky käsitellä nesteitä, joissa on vaihtelevia kiintoainepitoisuuksia. Titaaniputkilämmönvaihtimet ovat erittäin erikoisia kemiankäsittelylaitoksiin, kloraatin tuotantolaitoksiin, rikin talteenottoyksiköihin, hiilivetyjen käsittelylaitoksiin, suolanpoistoprosesseihin, sähköntuotantoon ja moniin muihin sovelluksiin, joissa lämmönvaihtimien tulee toimia happamissa ja/tai korkeissa lämpötiloissa. näytellä merkittävää osaa. Sitä voidaan käyttää lämmittimenä, jäähdyttimenä, lauhduttimena, höyrystimenä ja keittimenä kemikaalien tuotannossa.

Tuotteen tiedot

Titaanin ominaisuudet

Titaanin erityisominaisuudet mahdollistavat siitä valmistettujen materiaalien ja tuotteiden käytön, käytön äärimmäisissä lämpötiloissa ja vihamielisissä työympäristöissä. Sitä ylistetään korkeasta korroosionkestävyydestä, korkeasta vetolujuudesta ja sitkeydestä. Titaani voi toimia 450-500 C asteessa pitkän aikaa. Titaani kestää korroosiota alkalille, kloridille, klooratuille orgaanisille aineille, rikkihapolle ja typpihapolle.

Vaippa- ja putkilämmönvaihtimiin on saatavana myös alla olevia materiaaleja.

• Zirkonium
• Tantaali
• Niobium
• Nikkeliseokset
• Inconel
• Duplex ruostumaton teräs
• Ruostumaton teräs

• Räjähtävät sidotut materiaalit

Käsitellä asiaa

1. Titaanivaipan ja -putkilämmönvaihtimen vaippa on yleensä kierretty ja hitsattu titaanilevyillä. Hitsattujen liitosten tulee olla täysin läpitunkeutuva rakenne, ja hitsien välisen vähimmäisetäisyyden on oltava suurempi kuin 3 kertaa levyn paksuus ja vähintään 100 mm. Ristihitsaukset eivät ole sallittuja. Näistä nivelliitoksia, kulmaliitoksia ja päätyliitoksia ei tulisi käyttää puristusolosuhteissa.

2. Titaanikuoren ja putkilämmönvaihtimen pään tyyppi valitaan yleensä suunnittelupaineen, suunnittelulämpötilan ja laitteen käyttövaatimusten mukaan. Yleisesti käytetyt päätyypit ovat seuraavat:

a) Kupera pää: Titaanista kuperaa päätä tulisi mieluiten käyttää elliptisenä. Matalapaineisiin ja normaalipaineisiin laitteisiin voidaan käyttää myös astiapäätä ja pallomaista päätä. Perusmitat ovat JB/T4746 asetuksen mukaiset.

b) Kartiomainen pää: Kartiomaisia ​​kuoria ilman laippoja käytetään enimmäkseen titaanilaitteiden pohjapäissä ilmakehän paineessa, ja kartion puolipistekulma a on pienempi tai yhtä suuri kuin 30 astetta. Kun > 30 astetta tai kun kartiovaipan ja sylinterin välistä liitosta käytetään laitteen tukipisteenä, tulee käyttää laipallista kartiovaippaa. Laipallisen kartiomaisen vaipan perusmitat ovat BT4746:n määräysten mukaiset.

c) Tasainen kansi: Tasaisia ​​kansia käytetään enimmäkseen ilmakehän paineen titaanilaitteissa. Lattialle asetetuissa pystysuorassa laitteessa tasainen kansi taitetuilla reunoilla voidaan päittähitsata sylinterillä. Pystysuuntaiset laitteet, joilla on suuri halkaisija normaalipaineessa, voivat ottaa käyttöön T-muotoisen kaksipuolisen hitsausrakenteen, joka yhdistää tasaisen kannen ja sylinterin.

3. Titaanikuoren ja putken lämmönvaihtimen laippaliitännät käyttävät yleensä löysää laippaliitäntää. Laitteille, jotka voivat aiheuttaa rakokorroosiota, valitaan yleensä ei-metalliset tai metalliset materiaalit, joiden kostuvuus ja turpoaminen on heikompaa. Jotta irtonainen laippa ei liuku tai putoa, on varustettava pudotuksenestolevy. Ohjauslevyjen lukumäärä riippuu laitteiston halkaisijasta, mutta vähintään 3 kappaletta
