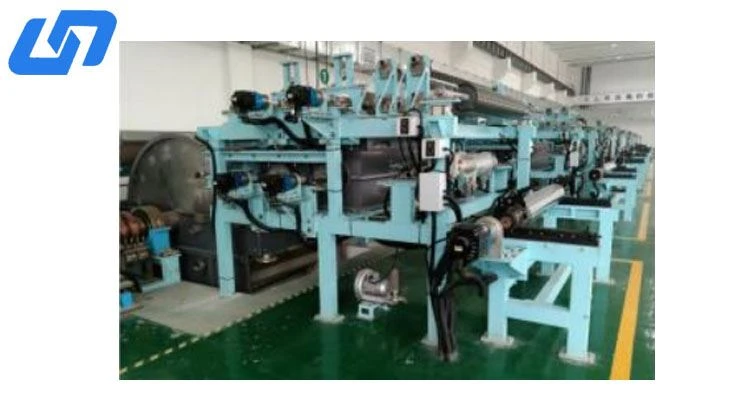

Kuparifolion valmistuslaitteet

Kuparikalvon valmistuslaitteet viittaavat koneisiin ja työkaluihin, joita käytetään kuparikalvon1 valmistuksessa sähköpinnoitusprosessilla, mukaan lukien katodirumpu ja elektrolyyttikenno.

Katodirumpu on olennainen komponentti kuparifolion valmistuksen sähkösaostusprosessissa. Se on lieriömäinen rumpu, joka on valmistettu johtavasta materiaalista ja toimii katodina elektrolyyttikennossa. Rumpu on tyypillisesti valmistettu ruostumattomasta teräksestä taititaanija siinä on kiillotettu pinta tasaisen ja tasaisen kuparin kerrostumisen aikaansaamiseksi.

Kuparifolion valmistusprosessissa kuparin sähkösaostukseen käytetään elektrolyyttikennoa. Kuparifolion sähköpinnoitukseen käytettävä elektrolyyttikenno koostuu tyypillisesti erittäin puhtaasta kuparista valmistetusta anodista ja katodista pyörivän rummun muodossa, joka on valmistettu ruostumattomasta teräksestä tai titaanista ja päällystetty ohuella kuparikerroksella.

Kuvaus

Tuotelista:

1) all-in-one sähkösaostettu kuparifoliokone

2) kuparifoliokone

3) pintakäsittelykone

4) katodirummun off-line hiomakone

5) elektrolyyttikenno

TEKNISET PARAMETRIT

1) Sovellusympäristö:

Käyttölämpötila: 50 astetta -65 astetta ,H2SO4 80-130g/l, Cu2+ 60-100g/l, maksimisyöttö: 70m3/h

Virtalähde: AC 380, kolmivaiheinen viisijohdinjärjestelmä, 50Hz, maksimi DC-käyttövirta: 36KA

2) Kuparifolion paksuus: 6um{2}}um

3) Kuparifolion leveys: 1120mm-1450mm

4) Suurin käämin halkaisija: 800 mm

5) Suurin käämin paino: 6um-70 um, 2000Kg

6) Katodirummun käyntinopeus: 0-12m/min, jatkuva ja säädettävä

7) Sisään upotetut titaanianodilevyt (paksuus: 1±0,3 mm)

8) Upotusaste Suurempi tai yhtä suuri kuin 49 %

9) Käämin jännitysalue: 0-100kgf, jatkuva ja säädettävä

10) Prosessointilinjan nopeuden vaihtelu: ±0.02m/min11) Tuotantojännityksen säätötarkkuus: 0,5 %

11) Anodikaaren tarkkuus (pois lukien anodilevyt), Keskipiste: ±0.15mm, leveys: ±0.15mm, lävistäjä: ±0.75mm

12) Katodirummun käyntipyyntö: ei tuumaa, tärinää, hiipimistä jne jatkuvan toiminnan aikana

13) Virhe täyden veden ja ylivuotolinjan välillä: pienempi tai yhtä suuri kuin 0,5 mm

14) Joustavan kytkimen jännitehäviö: pienempi tai yhtä suuri kuin 120 mV, lämpötila enintään 50 astetta

15) Työympäristön lämpötila: 18 astetta -26 astetta, kosteus alle tai yhtä suuri kuin 50 %

KOHOKOHDAT JA OMINAISUUDET

Katodirumpu ja elektrolyysikenno ovat kriittisiä komponentteja kuparifolion sähkösaostusprosessissa. Katodirumpu on lieriömäinen rumpu, joka on valmistettu johtavasta materiaalista, tyypillisesti ruostumattomasta teräksestä ja titaanista, ja toimii katodina elektrolyyttikennossa, jossa kuparifolio valmistetaan.

Elektrolyyttikenno on kuparifolion sähkösaostusprosessin sydän ja tarjoaa useita etuja, kuten erittäin puhtaan kuparifolion, tasaisen laadun, korkean hyötysuhteen, kustannustehokkuuden, ympäristöystävällisyyden, joustavuuden, skaalautuvuuden jne.

Elektrolyyttikenno tarjoaa useita etuja perinteisiin kuparifolion tuotantomenetelmiin verrattuna, mikä tekee siitä suositellun menetelmän korkealaatuisen ja yhtenäisen kuparifolion valmistukseen elektronisiin sovelluksiin.
